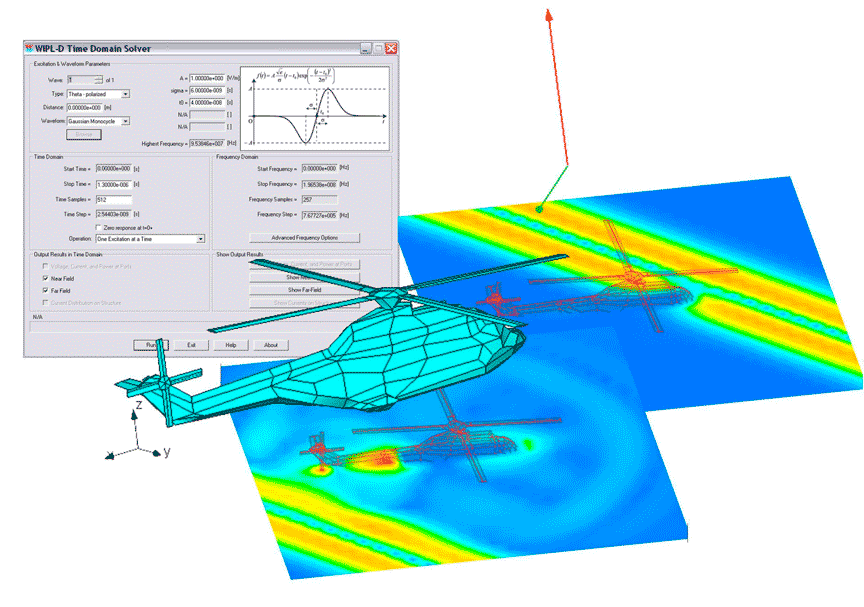

Решатель во временной области является дополнением к электродинамическому решателю WIPL-D Pro 3D. Модуль обладает понятным интерфейсом и предназначен для нестационарного анализа трехмерных структур. Временной отклик системы рассчитывается с помощью анализа в частотной области в WIPL-D Pro и последующим преобразованием Фурье. Модуль полностью интегрирован в WIPL-D Pro, таким образом анализ в частотной области и конвертация в результаты временной области осуществляются автоматически. Интеграция в WIPL-D Microwave Pro (подробнее) позволяет исследовать временной отклик микроволновых цепей, а связь с оптимизатором WIPL-D обеспечивает продвинутую много алгоритмическую оптимизацию временного отклика системы.

Возбуждение сигналов во временной области может быть описано различными формами: импульс Гаусса, моноцикл Гаусса, прямоугольный и экспоненциальный импульсы, синусоидальная волна. К тому же, решатель временной области может оперировать с любой формой сигнала, заданной пользователем и рассчитывать временной отклик на них.

Основные возможности:

• Отклик системы во временной области на определенное пользователем импульсное воздействие рассчитывается с использованием анализа в частотной области и преобразованием Фурье.
• Воздействие определяется из множества заданных сигналов: Гауссовский сигнал, прямоугольный и экспоненциальный импульсы и гармоническая волна.
• Удобный графический интерфейс с возможностью быстрого определения системы и экспертными режимами.
• Продвинутая много алгоритмическая оптимизация отклика системы.
• Визуализация выходных данных внутри среды WIPL-D (таблицы и графики параметров цепей, распределение токов, дальние и ближние поля излучения и т.д.)

Сферы применения:

• Проектирование и анализ сверхширокополосных антенн.
• Задачи электромагнитной совместимости, электромагнитная помехозащищенность, исследование импульсов.
• Анализ перекрестных помех и целостности сигнала.

‍По вопросам приобретения и тестирования программного решения WIPL-D Pro, пожалуйста, обращайтесь в компанию ELM официального дистрибьютора компании WIPL-D в России и СНГ по телефону +7 (495) 005-51-45 и адресу электронной почты info@elm-c.ru
