WIPL-D Microwave Pro

Проектирование и анализ СВЧ цепей, фильтров, компонентов и антенн

WIPL-D Microwave Pro

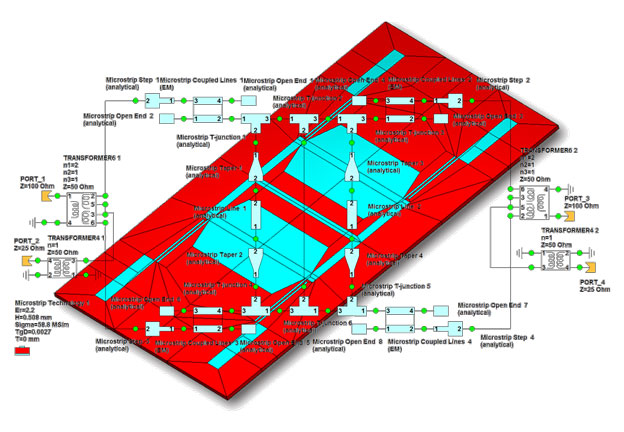

WIPL-D Microwave Pro – это симулятор линейных цепей, который может быть использован для проектирования и анализа СВЧ цепей, компонентов и антенн. Интуитивно понятный и простой пользовательский интерфейс делает проектирование цепей быстрым и гибким процессом. Гибкость и универсальность программы дополняется богатым выбором элементов цепи, которые могут быть включены в общую схему. Элементы цепи могут принадлежать одной из следующих групп:

Элементы из библиотеки предопределенных компонентов доступны сразу после установки программы. Компоненты, входящие в библиотеку, включают в себя аналитические модели микрополосковых линий, отрезков линий передачи, копланарные волноводы, прямоугольные волноводы и элементы коаксиальных цепей. Описание в замкнутой форме обеспечивает требуемую точность характеристик элементов, в общем виде, полученных при приближенных аналитических вычислениях. Это является хорошим решением, в случае, если важна скорость вычислений. Одновременно с этим, предопределенные в WIPL-D Pro электромагнитные модели элементов могут быть использованы при анализе цепей для достижения максимальной точности. Электромагнитные модели связаны с моделями в замкнутой форме для которых такая связь возможна; метод описания может быть изменен одним щелчком мыши. В библиотеке компонентов, в дополнение к распределенным элементам, также представлены сосредоточенные элементы, а также множество идеализированных узлов цепей.

Композитные металлические и диэлектрические компоненты, определяемые пользователем, создаются напрямую в Microwave Pro или подготавливаются заранее в редакторе WIPL-D Pro и затем импортируются в схему цепи. В последнем случае, компоненты могут быть предварительно рассчитаны и импортированы в цепь уже с этими результатами, поэтому при дальнейшем анализе цепи нет необходимости в повторном расчете импортированных электромагнитных моделей. Эта возможность позволяет импортировать очень сложные и электрически большие структуры, при этом сохраняя невысокое время симулирования.

Внешний файл данных в формате Touchstone обычно применяется при работе с выходными данными, полученными из других программ, спецификаций поставляемых продавцами компонентов или по результатам прямых измерений.

Комбинируя элементы из различных групп в одной схеме с использованием аналитических и электромагнитных моделей, появляется возможность получить все преимущества различных подходов, а также оптимальную время-точностную систему в Microwave Pro, для эффективного проектирования:

  • Линейных усилителей
  • Небольших осцилляторов и генераторов
  • Радиочастотных фильтров
  • Резонаторов
  • Согласующих цепей
  • Согласованных антенн
  • Антенно-фидерных устройств
  • Направленных ответвителей
  • Делителей мощности
  • Соединителей

Более того, возможность расчёта диаграммы направленности согласованной цепью антенны или антенной решетки, а также распределения полей в ближней зоне, в значительной мере упрощает процесс моделирования и оптимизации сложных антенн, моделирование которых осуществляется, как схемотехнически, так и электромагнитно. Такая ситуация возможна при проектировании:

  • Микрополосковых антенн, встроенных в диэлектрические/магнитные материалы,
  • Рупорных облучателей зеркальных антенн,
  • Согласованных фазированных антенных решеток,
  • Гарнитурных антенн в непосредственной близости от человеческой головы.

По вопросам приобретения и тестирования системы WIPL-D Microwave Pro, пожалуйста, заполните форму или отправьте вопрос по электронной почте info@elm-c.ru и телефону +7 (495) 005-51-45

Отправьте заявку

Спасибо! Ваше сообщение отправлено!
К сожалению что-то пошло не так! Пожалуйста, попробуйте еще раз.

Купить WIPL-D Microwave Pro

Для формирования коммерческого предложения на приобретение лицензий, пожалуйста, заполните форму.

Получить стоимость

Спасибо! Ваша заявка отправлена.

К сожалению, возникла ошибка при отправке Вашей заявки. Пожалуйста, попробуйте еще раз.

Преимущества использования WIPL-D Microwave Pro

Altair SimSolid прочностной анализ конструкции

Array Designer проектирование антенных решеток

Array Designer – это дополнительный модуль для WIPL-D Microwave Pro, который позволяет проектировать антенные решетки. Для заданной трехмерной ЭМ модели одиночного излучателя, а также согласно требованиям по диаграмме направленности, Array Designer рассчитывает (1) амплитуды и фазы на элементах решетки и (2) расстояние между элементами решетки. Дополнительно, на каждом шаге проектирования отображается множитель решетки.

Array Designer создает наилучшую из возможных начальную решетку с минимальным числом элементов. После получения начальной решетки, пользователь может итеративно применять требуемые параметры и наблюдать за изменением множителя решетки на графиках.

В настоящий момент, Array Designer обеспечивает равномерное распределение амплитуды, оконное (15 оконных функций), распределение Дольфа-Чебышева, Тейлора, Щелкунова, преобразование Фурье и распределение Вудварта-Лоусона для линейных эквидистантных решеток. Поддерживается возбуждение как напряжением, так и током.

Для произвольных, заданных пользователем трехмерных ЭМ моделей излучателей, Array Designer генерирует параметрическую схему. Представленная схема антенной решетки является полностью трехмерной и пригодна для анализа и оптимизации в среде WIPL-D. Умное моделирование, реализованное в Microwave Pro, значительно сокращает время расчета больших антенных решеток.

Простой пользовательский интерфейс значительно повышает эффективность проектирования и предлагает гибкость процесса, что делает Array Designer полезным инструментов для инженеров СВЧ.

Преимущества использования WIPL-D Microwave Pro Array Designer:

  • Расчет амплитуд и фаз входных сигналов, а также расстояния между элементами решетки для заданной диаграммы направленности.
  • Дружелюбный пользовательский интерфейс с простым двухэтапным проектированием.
  • Проектирование линейных эквидистантных решеток соследующими распределениями:
  • Узкий луч с малым уровнем боковых лепестков (оконное, Дольфа-Чебышева, Тейлора).
  • Нулевое размещение (Метод полинома Щелкунова).
  • Формирование луча (преобразование Фурье, Вудварта-Лоусона).
  • Проектирование решеток с прямым и боковым излучениями, а также с увеличенным КНД.
  • Создание параметрических схем для использования в них произвольных, заданных пользователем, ЭМ моделей излучателей.
  • Полное трехмерное схематическое представление для дальнейшего анализа и оптимизации в среде WIPL-D.

Filter Designer – проектирование фильтров

Filter Designer автоматизирует процесс проектирования фильтров нижних частот (ФНЧ), фильтров верхних частот (ФВЧ), полосно-пропускающих и заграждающих фильтров Чебышева или Баттерворта по заданной спецификации, с помощью двухуровневой пошаговой процедуры.
WIPL-D Microwave Pro Filter Designer проектирование и моделирование СВЧ фильтров

В начале проектирования, пользователь задает спецификацию устройства через маску АЧХ, что является достаточным для расчета фильтра начального порядка. В случае, если пользователя не устраивает получившийся фильтр начального порядка, спецификация может быть уточнена, также порядок фильтра и другие его параметры могут быть заданы вручную. АЧХ фильтр обновляется автоматически при каждом изменении параметров устройства, при этом последний график можно легко сравнить с требуемой маской. Процесс продолжается до тех пор, пока фильтр не будет удовлетворять заданным требованиям. Синтезированный фильтр может принять формы микрополоскового фильтра, фильтра на линиях передачи или фильтра на сосредоточенных LC элементах. Для реализации фильтров на линиях передачи, доступно проектирование таких топологий, как ступенчатое изменение импеданса, штыревой шунт, резонатор с емкостной связью. Оконечная нагрузка на портах может быть различной, что позволяет использовать Filter Designer для простого согласования цепей. Синтезированный фильтр может быть экспортирован в WIPL-D Microwave, как параметрическая схема, для ее дальнейшей оптимизации и настройки. В силу простого интерфейса и возможности быстрого синтеза всех часто используемых типов фильтров, Filter Designer может оказаться полезным инструментов для студентов и инженеров СВЧ.


Преимущества использования WIPL-D Microwave Pro Filter Designer:

  • Дружелюбный пользовательский интерфейс с простой, пошаговой процедурой проектирования фильтров.
  • Проектирование ФНЧ, ФВЧ, полосно-пропускающих и полосно-заграждающих фильтров.
  • Фильтры типа Чебышева и Баттерворта.
  • Фильтры на сосредоточенных LC элементах, фильтры на линиях передачи и микрополосковые фильтры.
  • Ступенчатое изменение импеданса, штыревой шунт и резонатор с емкостной связью для реализации фильтров на линиях передачи.
  • Автоматическое создание параметрической WIPL-D Microwave схемы.
  • Последующее уточнение фильтры с помощью WIPL-D Optimizer.
  • Валидация АЧХ фильтра в режиме реального времени.
  • Финальная валидация схемы фильтра по средствам WIPL-D трехмерной ЭМ характеризации компонентов.
  • Различные источники и нагрузки.
