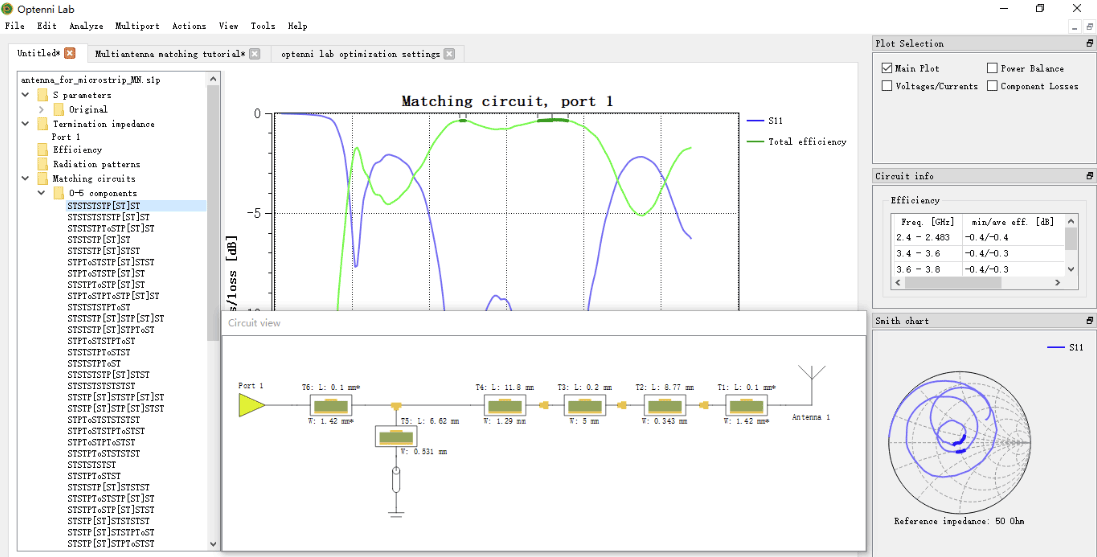

Optenni Lab – это быстрый и удобный инструмент для синтеза цепей согласования и анализа антенн, предназначенный для разработчиков антенно-фидерных устройств. Программное обеспечение Optenni Lab используется для проектирования и оптимизации  цепей согласования сверхширокополосных антенн, многодиапазонных антенн, многопортовых антенн, тюнинга при объединении несущих (5G / 6G), MIMO и антенных решеток. Инженер разработчик может значительно упростить сложный процесс моделирования цепей согласования, быстро определить амплитуду возбуждения антенной решетки и фазовые параметры, а также повысить эффективность разработки проекта. Как только инженер определился с базовой конструкцией антенны, Optenni Lab произведет автоматический синтез согласующей цепи. После этого, полоса излучения антенны может быть оценена на разных рабочих частотах.

Важно отметить, что пассивные элементы, использующиеся в цепях согласования, обладают именно теми параметрами, которые заявляются в каталогах от ведущих производителей компонентов. Простота проектирования согласующих цепей полностью равносильна поиску базы компонентов для них, а также разработке прототипов. Optenni Lab предоставляет пользователям возможность проводить анализ применимости того или иного подхода для оценки неидеальности значений компонентов.

Optenni Lab быстрый и простой инструмент для создания цепей согласования и анализа антенн
Быстрый и простой инструмент для создания цепей согласования и анализа антенн в Optenni Lab

Необходимость в хорошем согласовании любой антенной системы становится совершенно очевидной, принимая во внимание следующие факты:

  • Для эффективной работы антенны, ее входное сопротивление должно быть как можно ближе к выходному сопротивлению фидерного устройства.
  • Алгоритмически, гораздо проще согласовать антенну с помощью цепи, нежели полностью менять ее топологию.
  • Хорошая согласующая цепь позволяет инженеру свободно варьировать критические параметры системы даже не поздних стадиях проектирования.
  • Полоса излучения антенны может быть существенно увеличена при использовании согласующих цепей.

Преимущества использования Optenni Lab:

  • Программное обеспечение Optenni Lab позволяет быстро выполнить синтез цепей согласования сложных систем, повысить эффективность работы в десятки раз и снизить требования к опыту инженеров.
  • Эффективное снижение затрат с наименьшим количеством компонентов.
  • Тесная интеграция с программным обеспечением Altair Feko, CST, HFSS и другим программным обеспечением для электродинмаического моделирования. Полученные с помощью моделирования электродинамического моделирования данные антенны, могут быть легко импортированы в программное обеспечение Optenni Lab для проектирования и автоматической оптимизации цепей согласования антенн. Полученные цепи согласования также могут быть импортированы обратно в программное обеспечение для электродинамического моделирования  для проведения совместной проверки.
  • Большое количество встроенных библиотек моделей реальных компонентов, включая катушки индуктивности, конденсаторы, переключатели, подстроечные конденсаторы и т. д.
Применение Optenni Lab:
  • Беспроводные устройства, смартфоны, беспроводная зарядные устройства, беспроводная маршрутизация WiFi, Bluetooth, планшеты, камеры.
  • Интегрированная антенная решетка миллиметрового диапазона IC, объединение несущих 5G.
  • Волноводная антенная решетка, антенная решетка MIMO.
  • Автомобильная антенна, ключ доступа, контроль давления в шинах и т. д.
  • Медицинские слуховые аппараты, МРТ сканеры, портативные мониторы пациента.

Для разработчиков антенн программное решение Optenni Lab является крайне полезным инструментом для разработки согласующих цепей для практически любого входного импеданса. Программа проста в использовании, достаточно мощна для разработки цепей вплоть до 10 элементов, а также для многопортовых согласующих узлов. Этот эффективный инструмент позволяет разработчикам антенн и системным интеграторам сосредоточится на оптимизации электромагнитных параметров устройства, но только в том случае, есть согласование осуществлено в Optenni Lab.

По вопросам приобретения и тестирования системы Optenni Lab, пожалуйста, заполните форму или отправьте вопрос по электронной почте info@elm-c.ru и телефону +7 (495) 005-51-45

Отправьте заявку

Спасибо! Ваше сообщение отправлено!
К сожалению что-то пошло не так! Пожалуйста, попробуйте еще раз.

Примеры использования Optenni Lab при проектировании антенн в Altair Feko.

Optenni Lab быстрый синтез цепей согласования для антенн

Антенна цифрового видеовещания

В современном эфирном телевидении используется технология цифрового видео вещания для более эффективного использования радиоканала, что позволяет передавать изображение и звук высокого качества. В рамках этого примера необходимо спроектировать простую приемную антенну для домашнего цифрового ТВ, работающую в показанных ниже полосах частот. Антенна должна быть согласована с 50-и омным ресивером.

• Метровый диапазон (170-230 МГц)·
• Дециметровый диапазон (470-862 МГц)

Для разработки подходящей конструкции двухполосовой логопериодической вибраторной антенны использовался Antenna Magus. Полученная топология была импортирована в Altair Feko для последующего анализа. Начальные импедансные параметры антенны были переданы в  Optenni Lab. Подходящая согласующая цепь была получена при параметрической оптимизации для 50-ти омной нагрузки. Цепь, отвечающая всем требованиям, была составлена из семи элементов, характеристики которой, были возвращены в Altair Feko. Согласующая цепь была добавлена в модель, какнеизлучающий элемент, т.е. объект, не оказывающий никакого воздействия наизлучающие параметры антенны, но изменяющий ее электрические характеристики.

Сравнивая согласованную и несогласованную антенну на диаграмме Смита в POSTFEKO, можно наблюдать улучшения в работе системы, благодаря исключительно согласующей цепи, полученной в Optenni Lab.

Компактная GPS и Wi-Fi антенна

Подключение к сервисам и сообществам обмена контентом настолько востребовано в современном мире, что многие устройства напрямую подключаются к сети без использования промежуточного оборудования. Камеры являются хорошим примером этого. При появлении устройств, которые могут наносить геотеги на фотографии, нормой стала их прямая загрузка в веб-сервис через Wi-Fi подключение. В данном примере проводится поиск такой компактной конструкции антенны в составе камеры, которая бы должным образом обеспечивала как прием GPS сигналов, так и соединение с Wi-Fi сетью на частоте 2.4 ГГц.

Для получения компактной печатной планарной топологии антенны на требуемый диапазон частот использовался Antenna Magus. Приблизительные размеры антенны 67 мм x 18 мм x 2.54 мм, позволяют использовать ее в составе устройства. Изначальное согласование антенны на двух частотах оказалось допустимым, но не самым лучшим. В рассматриваемом случае малая принимаемая мощности накладывает жесткие требования на согласование антенны с выходным устройством.

В данном случае, при использовании Optenni Lab была получена простая двухэлементная согласующая цепь, улучшающая импедансные характеристики антенны на 9.4 дБ на GPS частотах и на 3.19 дБ в Wi-Fi диапазоне.
Автоматическое создание цепей согласования для антенн
