Altair PollEx

Полный анализ и верификация топологии печатной платы на технологичность (DFM),сборку и монтаж (DFA), электрические характеристики (DFE), тепловой анализ (Thermal), целостность сигналов (SI) и целостность питания (PI)

Altair PollEx

Altair PollEx — это программное решение для разработчиков электронных устройств, предназначенное для анализа, проверки и верификации печатных плат на любой стадии проектирования. Использование PollEx позволяет значительно уменьшить количество ошибок до этапа производства. Благодаря единому интерфейсу для обмена данными между инженерами - схемотехниками, топологами печатных плат, инженерами по расчетам и инженерами-производителями значительно сокращается время проектирования печатной платы.

Функциональные возможности Altair PollEx поддерживают импорт проектов в оригинальных форматах обмена данными, созданных в САПР от ведущих разработчиков программного обеспечения: Altium, Cadence Design Systems, Mentor Graphics (Siemens EDA), Zuken. Импорт файлов также возможен при помощи нейтральных форматов обмена данными ODB++ и IPC2581.

Быстрое и удобное программное решение для совместной работы, визуализации и анализа проектов печатных плат
Быстрый просмотр и сравнение проектов в PollEx PCB Modeler
Быстрый просмотр и сравнение проектов в PollEx PCB Modeler

Используя импортированный проект печатной платы, в PollEx можно проверить топологию печатной платы на технологичность (DFM), сборку и монтаж (DFA), электрические характеристики (DFE), а также тепловой анализ (Thermal), целостность сигналов (SI) и целостность питания (PI).

Altair PollEx PCB Modeler включает инструменты для просмотра, измерения, поиска, трехмерного просмотра соединений, извлечения данных, сохранения и конфиденциальной отправки другим пользователям фрагментов проекта. PollEx поддерживает просмотр принципиальных электрических схем и файлов в формате Gerber. Одним из мощных и удобных инструментов является автоматическое сравнение проектов печатных плат, схем и спецификаций (BOM).

Мощные инструменты проверки топологии печатной платы на основе правил DFM, DFA, DFE позволяют обнаружить ошибки на ранних стадиях проектирования
PollEx PCB Verification позволяет найти более 900+ потенциальных ошибок в топологии печатной платы
PollEx PCB Verification позволяет найти более 900+ потенциальных ошибок в топологии печатной платы

Altair PollEx PCB Verification проверяет качество топологии в части изготовления, монтажа и электрических характеристик. Интуитивно понятные инструменты позволяют легко выбрать предварительно настроенные правила, проанализировать проект и просмотреть его результаты. При необходимости пользователь может применять удобные инструменты для документирования.

Решатели (солверы) PollEx, предназначенные для анализа и моделирования печатных плат, обеспечивают точный расчет целостности сигналов, целостности питания и теплового анализа на уровне платы. Для расчета целостности сигналов Altair PollEx использует двухмерные и трехмерные решатели электромагнитного поля, которые предоставляют возможность провести различные типы анализа, включая анализ линий передачи, глазковых диаграмм и перекрестных помех, а также извлекать параметры RLGC. Для теплового анализа, основанного на методе конечных элементов (МКЭ), Altair PollEx рассчитывает тепловыделение компонентов на платах. Все виды
анализов используют встроенную библиотеку материалов со свойствами компонентов, полученными из унифицированных библиотек деталей (UPF).

Точный расчет целостности сигналов, целостности питания и теплового анализа на уровне платы
Проведите анализ целостности сигналов, анализ целостности питания, тепловой анализ, анализ перекресных помех в PollEx Solvers
Проведите анализ целостности сигналов, анализ целостности питания, тепловой анализ, анализ перекресных помех в PollEx Solvers

Преимущества использования Altair PollEx

Благодаря Altair PollEx достигается значительная экономия лицензий САПР для проектирования электроники (ECAD). Высокая эффективность работы обеспечивается путем использования улучшенной коммуникации между инженерами, работающими над одним проектом, но отвечающими за разные
его части. Altair PollEx PCB Modeler способствует повышению качества разрабатываемой продукции за счет совместного использования электрической схемы, топологии печатной платы и Gerber-файлов без необходимости в применении дорогостоящих лицензий САПР для проектирования электроники.

Поиск ошибок на ранних стадиях проектирования

Процесс исправления ошибок после изготовления печатных плат очень трудоемкий и дорогой. Проверка печатных плат в Altair PollEx позволяет на ранних стадиях проектирования значительно снизить затраты благодаря обнаружению и исправлению производственных, монтажных, электрических дефектов и неисправностей. Проверка проектов осуществляется на основе правил, базирующихся на накопленных ноу-хау клиентов, неизменно обеспечивая высочайшее качество проектов.

Быстрый и точный анализ

Решатели (солверы) Altair PollEx позволяют обнаружить и исправить электрические и тепловые проблемы печатных плат на ранних стадиях проектирования. Удобный и простой интерфейс способствует получению быстрых и точных результатов моделирования благодаря извлечению паразитных 2D- и 3D-моделей и использованию встроенной библиотеки компонентов и материалов. PollEx DFE+ предлагает новое уникальное решение, которое сочетает анализ с проверкой предварительно настроенных правил. Это дает возможность инженерам применять ноу-хау, полученные в ходе текущего анализа, при разработке следующей печатной платы.

Тестовая лицензия

Лучшая в своем классе интерактивная трассировка топологии печатной платы. Новые возможности «раздвигания и проталкивания» («push & shove») проводников обеспечивают на 20% быстрее трассировку сложных проектов с высокой плотностью межсоединений (HDI).

Функциональные возможности Altair PollEx

Работа с проектом печатной платы

• Просмотр принципиальной электрической схемы созданной в популярных САПР от компаний: Cadence Design Systems, Mentor Graphics (Siemens EDA), Zuken и Altium.
• Просмотр Gerber данных (274D, 274X).
• Просмотр топологии печатной платы созданной в популярных САПР от компаний: Cadence Design Systems, Mentor Graphics (Siemens EDA), Zuken и Altium.
• Сравнение топологии от печатной платы к печатной плате и от схемы к схеме.
• Сравнение печатных плат, схем и спецификаций.
• Просмотр контура / физических / композиционных слоев, поиск и измерение объектов на печатной плате.
• Библиотека компонентов, цепей, падстеков и отверстий.
• Возможность создавать и шифровать при помощи пароля произвольную форму топологии печатной платы.
• Внесение комментариев.
• Отображение 2D/3D соединений, топологии и автоматическое создание сложных соединений.

Верификация печатных плат – проверка DFM, DFE и DFA

• Проверка на наличие ошибок DFM (500+), DFE (300+), DFA (50+) и DFE+ (50+).
• DFM проверяет производственные области печатной платы: компоненты, сверловку, гибкие участки печатной платы, корпуса, отверстия, контактные площадки, посадочные места и компоновку.
• DFE проверяет печатную плату на наличие электрических дефектов: высокоскоростные сигналы, дифференциальные пары, общие цепи, питание, фильтры, компоненты и платы.

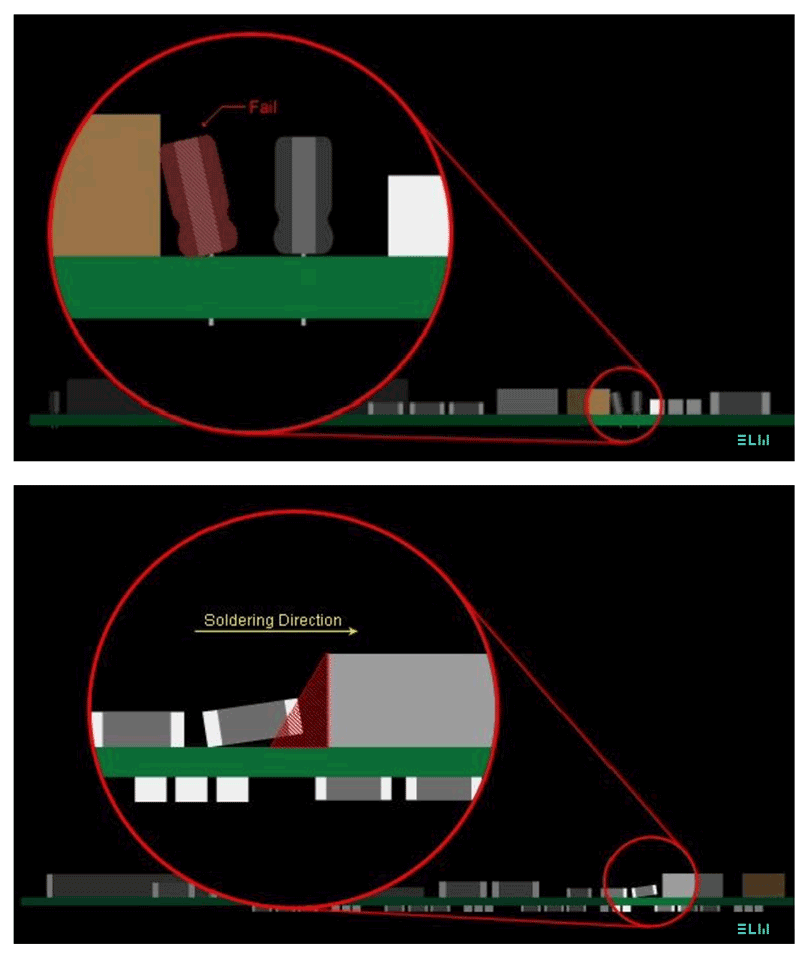

• DFA проверяет сборку печатной платы, позволяет выявить различные коллизии связанными с выводами и размещением компонентов на плате.
• DFE+ обеспечивает совместную проверку целостности сигналов, целостности питания и теплового анализа.
• Настройка, форматирование и экспорт отчета с результатами проведенной проверки топологии в формат Micro- soft® Excel®.

Анализ целостности сигнала, анализ целостности питания, тепловой анализ

• Встроенная библиотека материалов.

Целостность сигнала:
• Анализ и оптимизация линии передачи.
• Оптимизация межсоединений.
• Анализ во временной и частотной области.
• Анализ формы сигнала, анализ глазковой диаграммы и анализ параметров RLCG.
• Анализ перекрестных помех.
• Анализ соединений с функцией редактирования.
• Пред- и пост- топологический анализ целостности сигналов.
• Мастер DDR для анализа памяти.

Тепловой анализ:
• Встроенные значения теплового сопротивления компонентов.
• Оптимизация размещения компонентов.
• Расчет проводимость на уровне плат на основе метода конечных элементов (МКЭ), конвекции и излучения.
• Поддержка различных методов охлаждения.
• Джоулев нагрев.

Целостность питания
• Оптимизация разделенных плоскостей электропитания и отключений.
• Анализ падения напряжения в цепях питания.
• Анализ развязки в цепях питания.
