ZW3D Simulation

Интегрированный в платформу ZW3D модуль конечно-элементного анализа Simulation предназначен для выполнения статического, модального, динамического и теплового анализа и предоставляет инженерам эффективный инструментарий для анализа прочностных характеристик изделия и проверки рациональности его конструкции. В сочетании с остальным функционалом ZW3D он обеспечивает комплексную среду проектирования, моделирования и производства, которая устраняет проблемы преобразования данных, сокращает цикл разработки изделия и повышает рациональность его конструкции.

Единая платформа ZW3D состоит из интегрированных модулей, которые доступны из единого русскоязычного интерфейса и включает:

• ZW3D CAD – инструменты для 3D проектирования изделий, проектирование изделий из листового металла, параметрическое моделирование сборок, проектирование пресс-форм и оснастки, обратный инжиниринг (облако точек), раскрой, проектирование трубопроводов. Подробнее>>

• ZW3D CAM – инструменты для управления станками с ЧПУ, которые включают полную симуляцию работы станка ЧПУ, 2-х осевую токарную обработку, 2-х осевую фрезерную обработку, 4-х и 5-осевую обработку. Подробнее>>

• ZW3D CAE – инструменты для моделирования изделий, включая линейный статический анализ, линейный модальный анализ, анализ гармонических вибраций, стационарный тепловой анализ, нестационарный тепловой анализ. Подробнее>>‍

• ZW3D MOLD – проектирование пресс-форм. Модуль также предлагает настраиваемую оснастку пресс-формы и стандартные компоненты, а также рациональную конструкцию электродов и оформление 2D-чертежной документации. Подробнее>>

Программное решение ZW3D Simulation обладает возможностями проведения линейного и нелинейного статического анализа, анализа потери устойчивости, модального, линейного и нелинейного динамического анализа, а также анализа АЧХ и анализа спектра отклика в целях проведения анализа напряжений, смещений и деформаций изделия под воздействием внешнего нагружения. Такие анализы обычно используются для проверки механической прочности, жесткости и устойчивости конструкции.

• Поддержка моделирования реакции конструкции на статические нагрузки.
• Поддержка анализа вибрационных характеристик конструкций во избежание резонанса.
• Поддержка моделирования реакции конструкции на ударные нагрузки.

Программное решение ZW3D Simulation поддерживает 11 типов анализа:

1. Линейная статика
2. Нелинейная статика
3. Линейная потеря устойчивости
4. Линейный модальный
5. Установившийся теплообмен
6. Переходный теплообмен
7. Линейный переходный процесс (прямой)
8. Линейный переходный процесс (модальный)
9. Нелинейный переходный процесс
10. АЧХ (модальный)
11. Спектр отклика

Анализ теплообмена

Модуль ZW3D Simulation обладает возможностями проведения анализа установившихся и переходных тепловых режимов, точного моделирования теплопроводности, анализа конвективного теплообмена и излучения тепла. Проведение этих анализов обеспечивает соответствие конструктивного исполнения изделий требованиям надежности в условиях тепловых воздействий.

• Поддерживает моделирование стационарных или изменяющихся во времени тепловых нагрузок на изделия.
• Обеспечивает надежность изделий в условиях тепловых воздействий и сокращает цикл разработки.

Ключевые возможности

Наглядное дерево навигации анализа

Компактное и понятное дерево навигации по процессам с управлением сверху вниз, простое в освоении и использовании.

• Дерево навигации процесса обладает понятной логикой, что снижает затраты на освоение.
• Дерево хорошо согласовано с ленточным меню, и работа выполняется гибко и удобно.

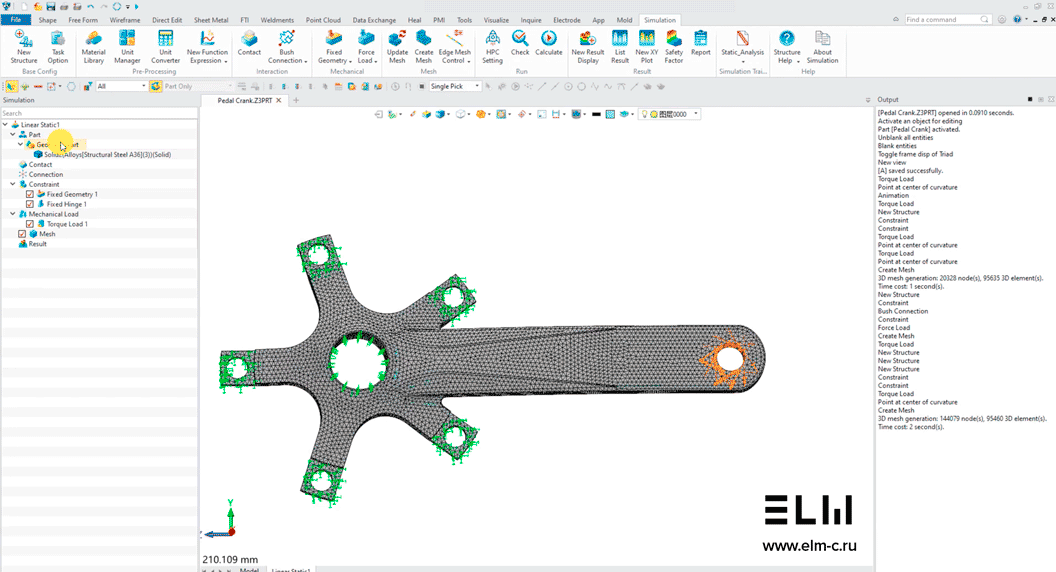

Продвинутые возможности создания сетки конечных элементов

Модуль позволяет формировать сетки различных типов, обладает функциями локального управления сеткой, а также может выполнять высококачественное разбиение сетки конечных элементов в модели изделия.

• Поддержка 1D, 2D- и 3D-сеток.
• В целях повышения точности анализа локальной областью сетки можно управлять, задавая параметры для ребра, грани и тела.
• Поддержка согласованного создания сетки для общих узлов и создания сетки для многотельных моделей.

Интеллектуальная и быстрая проверка на этапе препроцессинга

Перед отправкой модели на расчет в модуле предусмотрена вызываемая одной кнопкой функция интеллектуальной проверки настроек препроцессинга. Проверяются в том числе параметры материала, атрибуты единиц измерения, определение граничных условий, сетка и т. д. Это позволяет заблаговременно проверить проект на наличие ошибок и повысить эффективность анализа.

Точные результаты моделирования

Метод конечных элементов применяется в качестве обеспечения нескольких матричных методов решения, нелинейных итерационных алгоритмов и методов решения переходных динамических задач. Результаты моделирования согласуются с международной оценкой NAFEMS (Национального агентства по методам конечных элементов и стандартизации).

• Матричные методы решения: (1) прямые и итерационные методы для линейных уравнений большой размерности; (2) метод Ланцоша для задач на нахождение собственных значений.
• Нелинейные итерационные алгоритмы: полный и усовершенствованный методы Ньютона-Рафсона, метод автоматического шага приращения по времени.
• Решение линейных динамических задач: методпрямого интегрирования и наложение форм колебаний.

Развитое отображение результатов постпроцессинга

Разнообразное представление результатов постпроцессинга предоставляет инженерам интуитивно понятный анализ результатов, помогая им оценивать и оптимизировать конструкции более эффективно.

• Поддержка облачных технологий для изображений и функции частичного отображения позволяет просматривать результаты моделирования непосредственно.
• Поддержка функций анимации и распознавания даетвозможность увидеть характер деформирования и максимальные/минимальные значения.
• Поддерживается сохранение отчетов по анализам в форматах Word и PDF.

Комплексное решение в области CAD/CAE

Проектирование и инженерный анализ изделия, выполняемые в рамках единой среды САПР, значительно сокращают требуемые объемы работ по обработке моделей и преобразованию данных, а также облегчают и ускоряют проектирование инженерами изделий, отвечающих актуальным потребностям.

• Параметрическое моделирование, быстрое построение геометрических моделей.
• Полная интеграция данных CAD и CAE, значительно повышающая эффективность проектирования.
• Сокращение затрат на обучение – инженерам легче освоить среду САПР.

По вопросам приобретения и тестирования системы ZW3D Simulation, пожалуйста, заполните форму или отправьте вопрос по электронной почте info@elm-c.ru и телефону +7 (495) 005-51-45
