Altair Flux

Низкочастотный электромагнитный и
тепловой анализ электромеханических устройств

Altair Flux

Программное решение Altair Flux предназначено для моделирования низкочастотных электромагнитных и тепловых процессов. Удобный пользовательский интерфейс Altair Flux легко сочетается с другими программными решениями компании Altair для проведения совместного всестороннего междисциплинарного моделирования.

Передовые численные методы расчета и расширенный многопараметрический анализ (электрический контур и кинематические взаимодействия) в Altair Flux позволяют быстро получить достоверные результаты при проектировании, моделировании и оптимизации электромеханических устройств:

  • Вращающиеся механизмы.
  • Линейные приводы, соленоиды.
  • Трансформаторы и катушки индуктивности.
  • Процессы индукционного нагрева.
  • Датчики.
  • Кабели и электрические соединения.
  • Электромагнитную совместимость
Altair Flux моделирование электродвигателей
Моделирование электродвигателей
Преимущества использования

Точность расчетов

За счет постоянно совершенствующихся передовых численных методов и хорошо адаптированных методик моделирования, Altair Flux в кратчайшие сроки предоставляет наиболее точные и надежные результаты моделирования.

Гибкий в использовании

  • Полностью настраиваемый под потребности пользователя.
  • Встроенные инструменты создания скриптов и макросов для автоматизации процессов моделирования.
  • Интуитивно понятный многопараметрический анализ и оптимизация для изучения тысяч исполнений конструкции и быстрого поиска наилучшего решения.

Совместимость

В сочетании с другим программным обеспечением трехмерного анализа Flux создает наиболее достоверные мультифизические представления процессов. Учитывая, что разрабатываемое устройство может быть компонентом или составной частью более крупного устройства, разработка алгоритма его управления путем подключения Flux на системном уровне c инструментами моделирования предлагает различные уровни взаимодействия: от выделения усеченной модели и cокращенного извлечения модели до полного совместного моделирования.

Altair Flux Моделирование сенсорной системы
Моделирование сенсорной системы
Функциональные возможности

Широкая область применения

  • Магнитное, электрическое и тепловое поля.
  • Магнитная / диэлектрическая / тепловая взаимосвязь.
  • Анализ статических, гармонических и переходных процессов.
  • Параметризованный анализ.
  • Моделирование связанных процессов.
  • Подключение внешней цепи.

Мощные средства представления геометрии

  • Встроенные средства создания эскизов и моделирования с полностью параметризованными компонентами.
  • Улучшенные функции удаления объектов и импорта/экспорта CAD моделей.
  • Специальная среда для 2D и 3D проектирования электрических вращающихся машин.
  • Прямой импорт параметризованных моделей Flux Motor.

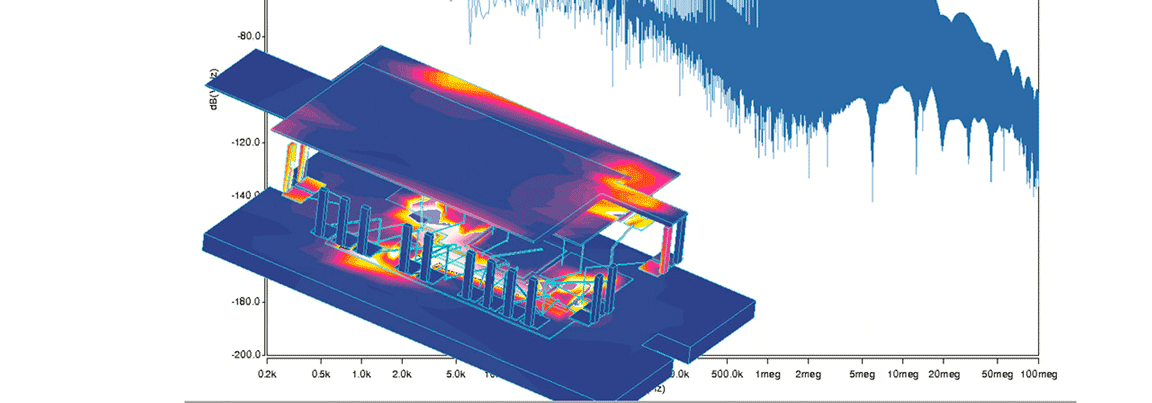

Altair Flux Электромагнитный и тепловой анализ 2D / смежных / 3D проектов
Электромагнитный и тепловой анализ 2D / смежных / 3D проектов

Многофункциональный генератор сетки

Генератор сетки Flux включает различные технологии создания 2D и 3D сеток:

  • Удобное автоматическое интеллектуальное создание сетки на основе геометрии и физики.
  • Тонкое ручное управление размером и плотностью сетки.
  • Структурированная и связанная сетка.
  • Удобное разбиение поверхностного слоя.
  • Автоматически настраиваемое измельчение сетки в процессе моделирования.
  • Прямой импорт сетки из Altair HyperMesh и Altair SimLab для сложных геометрических 3D CAD объектов.

Продвинутые методики моделирования для быстрого получения точных результатов

  • Опция с бессеточными катушками.
  • Представление тонких областей поверхностями.
  • Быстрая оценка эффекта искажения геометрии
  • Нелинейное анизотропное поведение материала.
  • Размагничивание постоянных магнитов.
  • Улучшенное моделирование потерь в сердечнике.
  • Внешние потери и потери в зазорах в обмотках.
  • Моделирование быстрого рассеивания магнитного потока с помощью новых интегральных методов.
  • Метод частичной эквивалентной схемы элемент для моделирования силовых кабелей.

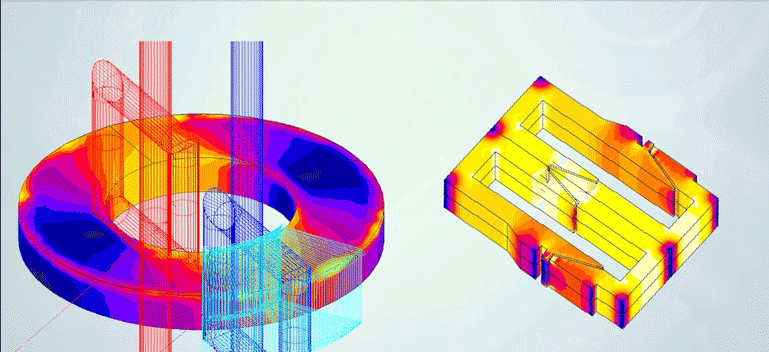

Altair Flux электромагнитный анализ электромеханических устройств
Altair Flux - электромагнитный анализ электромеханических устройств

Надежные решатели

  • Полностью параметрический решатель для различных значений геометрических или физических параметров.
  • Несколько итерационных и прямых линейных решателей с многопроцессорной обработкой данных.
  • Нелинейные решатели.
  • Распределение параметрических исследований по нескольким ядрам или компьютерам.
Altair Flux Подключение внешней цепи
Подключение внешней цепи

Постпроцессинг

  • Температура электрического и магнитного полей.
  • Магнитный поток, индуктивность, энергия.
  • Потери в железе и джоулевые потери.
  • Положение, частота вращения, сила, крутящий момент, расход.
  • Визуализация скин-эффекта.
  • Экстракция значений RLC эквивалентной цепи.
  • Задаваемые пользователем параметры вывода.
  • Картограммы, изозначения и векторные графики.
  • Анимация.
  • 2D и 3D кривые.
  • Спектральный анализ.
  • Секущие плоскости.
  • Таблицы преобразования и экспорт FMU для системного моделирования.

По вопросам приобретения и тестирования системы Altair Flux, пожалуйста, заполните форму или отправьте вопрос по электронной почте info@elm-c.ru и телефону +7 (495) 005-51-45

Отправьте заявку

Спасибо! Ваше сообщение отправлено!
К сожалению что-то пошло не так! Пожалуйста, попробуйте еще раз.

Преимущества использования Altair Flux

Altair Flux моделирование электромеханических устройств

Мультифизика

Altair Flux содержит специальные инструменты экспорта, а также полностью интегрированные решения для проведения совместного моделирования, ориентированные на магнито-термический и магнито-вибро-акустический типы анализа.

Магнитотермический анализ
Взаимодействие Altair Flux с инструментами CFD моделирования, например, Altair AcuSolve, STAR-CCM + или ANSYS Fluent позволяет провести учет динамики жидкости и повысить точность теплового анализа. Получите целесообразное и точное конструкторское решение с Altair Flux, учитывая все имеющиеся тепловые взаимодействия!

Сочетание оценки механических напряжений с расчетом вибрационных характеристик

Электромагнитные силы вызывают механическое напряжение или шум в электромагнитных устройствах. Flux определяет эти силы и экспортирует их в программное обеспечение для анализа напряжения или вибрации: Altair OptiStruct, LMS Virtual.Lab, MSC Nastran или ANSYS Mechanical.

Автоматизация процессов моделирования

Рассмотрение компонентов в их мехатронной среде важно для дальнейшей оптимизации их производительности и поиску эффективных алгоритмов управления. Благодаря извлечению
эквивалентной цепи, экспорта FMU или совместного моделирования можно объединить Flux с программным симулятором систем Altair Activate с различной степенью точности в зависимости от требований проекта. Также возможно объединение с другими инструментами, такими как Matlab Simulink и Simcenter Amesim.

•  Настройте макросы и панель управления.
•  Упростите процессы с помощью объектно- ориентированных производных языков Java и Python.
•  Используйте API для доступа к Flux из любого программного обеспечения.
•  Подключайтесь к проектно-ориентированной среде Altair SimLab для автоматизации процессов сопряженного анализа.
Altair Flux междисциплинарный анализ электродвигателей
Altair Flux моделирование силовых трансформаторов

Оптимизация

Смешивание различных физических процессов и граничных условий усложняет конструкторские задачи. В то время как традиционные методики, как правило, рассматривают различные физические процессы по-отдельности, что приводит к множеству дорогостоящих итераций. Благодаря интеграции Altair Flux с Altair HyperStudy пользователь может объединить различные физические явления в один цикл оптимизации.
•  Анализ чувствительности позволяет получить представление о наиболее важных параметрах и компонентах наиболее сильно влияющих на производительность.
• Стохастический подход к оценке надежности и стойкости к ошибкам.

Решения для высокопроизводительных вычислений (HPC)

Доступность компьютеров с несколькими процессорами или кластеров открывает новые возможности для одновременного моделирования множества проектных решений. Распределение параметрических вычислений доступно в программном решении Altair Flux.

Altair Flux подключен к Altair PBS Works, ведущему решению Altair для управления распределением вычислительных нагрузок, которое позволяет конструкторам использовать всю мощь удаленных кластеров Altair HPC.
Altair Flux технологический процесс при проектировании электродвигателей
